Panele Redukcyjne Dwustronne

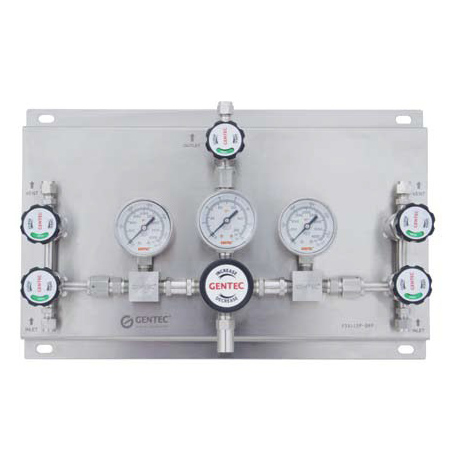

P33 – seria paneli redukcyjnych dwustronnych z ręczną zmianą stron. Zaprojektowane do różnego rodzaju gazów stosowanych w laboratoriach badawczych, przemyśle analitycznym, systemach laserowych (gazy rezonatorowe). Dostępny w wersji z mosiądzu niklowanego lub stali nierdzewnej.

Standardowo w wyposażeniu znajdują się zawory płuczące (przedmuchujące) oraz zawór wyjściowy odcinający.

DANE TECHNICZNE:

Ø Ciśnienie wejściowe: do 200 bar (na zamówienie do 300 lub 35 bar)

Ø Ciśnienie wyjściowe: do 17 bar (na zamówienie do 7 lub 10,5 bar)

Ø Przyłącze wejściowe: NPT ¼”f

Ø Przyłącze wyjściowe: tulejka zaciskowa ⅛”, ¼”, 6 mm, 8 mm (na zamówienie inne)

NA ZAMÓWIENIE:

Ø Panel wyposażony w manometry kontaktowe

Ø Panel bez zaworów płuczących

PARAMETRY:

Ø Zasilanie dwustronne

Ø Redukcja jednostopniowa

Ø Wszystkie elementy zamocowane na jednym panelu

Ø Zawory odcinające oraz płuczące wyposażone w okienko odczytu (open/close)

Ø Uszczelnienia „metal do metalu”

Ø Rozmiar portów: ¼” NPT (F)

Ø Manometry ciśnienia 2”

Ø Ciśnienie próby: 1,5 x max ciśnienie wejściowe

Ø Zakres temperatury: -400C do 750C

Ø Dopuszczalny wyciek: 2 x 10-8 atm.cc/sek He

MATERIAŁ WYKONANIA:

Ø Korpus: mosiądz chromowany lub stal 316 L

Ø Gniazda: PCTFE, PTFE

Ø Panel mocujący ze stali nierdzewnej

Ø Membrana: stal 316 L, Hastelloy®

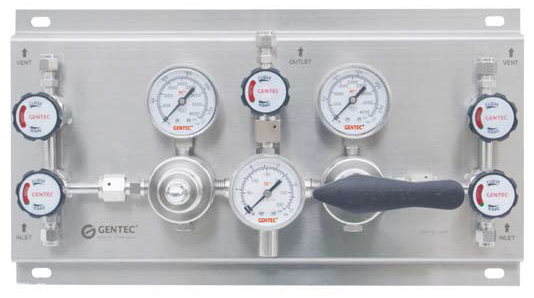

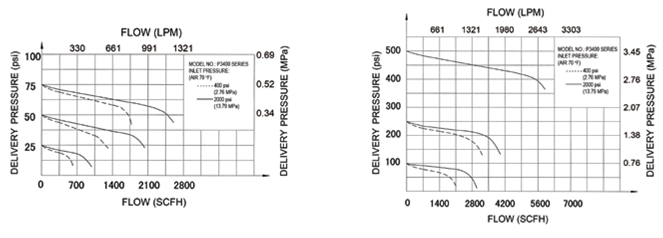

P34 – seria paneli redukcyjnych dwustronnych, półautomatycznych.  Zaprojektowane do różnego rodzaju gazów stosowanych w laboratoriach badawczych, przemyśle analitycznym, systemach laserowych (gazy rezonatorowe), wszędzie tam, gdzie niezbędne jest ciągłe zasilanie w gaz podczas wymiany butli. Zmiana zasilania roboczego na awaryjne następuje automatycznie. Dostępne w wersji z mosiądzu niklowanego lub stali nierdzewnej.

Standardowo w wyposażeniu znajdują się zawory płuczące (przedmuchujące) oraz zawór wyjściowy odcinający.

DANE TECHNICZNE:

Ø Ciśnienie wejściowe: do 200 bar (na zamówienie do 300, 150 lub 35 bar)

Ø Ciśnienie wyjściowe: ok 17 bar (na zamówienie 7, lub 10,5 bar)

Ø Przyłącze wejściowe: NPT ¼”f

Ø Przyłącze wyjściowe: tulejka zaciskowa 1/8”, ¼”, 6 mm, 8 mm (na zamówienie inne)

NA ZAMÓWIENIE:

Ø Panel wyposażony w manometry kontaktowe

Ø Panel bez zaworów płuczących

PARAMETRY:

Ø Zasilanie dwustronne

Ø Redukcja jednostopniowa

Ø Automatyczna zmiana stron

Ø Wszystkie elementy zamocowane na jednym panelu

Ø Zawory odcinające oraz płuczące wyposażone w okienko odczytu (open/close)

Ø Uszczelnienia „metal do metalu”

Ø Rozmiar portów: ¼” NPT (F)

Ø Manometry ciśnienia 2”

Ø Ciśnienie próby: 1,5 x max ciśnienie wejściowe

Ø Zakres temperatury: -400C do 750C

Ø Dopuszczalny wyciek: 2 x 10-8 atm.cc/sek He

MATERIAŁ WYKONANIA:

Ø Korpus: mosiądz chromowany lub stal 316 L

Ø Gniazda: PCTFE, PTFE

Ø Panel mocujący ze stali nierdzewnej

Ø Membrana: stal 316 L, Hastelloy®

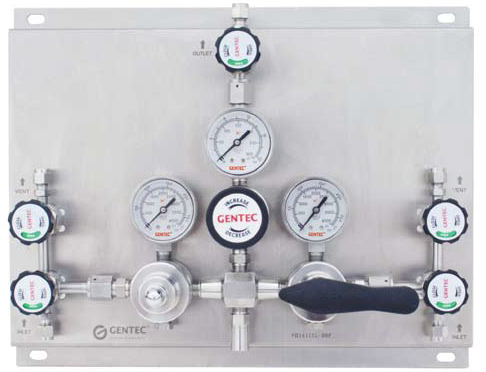

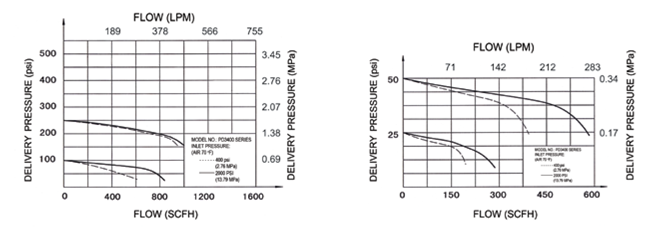

PD34 – seria paneli redukcyjnych dwustronnych, półautomatycznych, dwustopniowych. Zaprojektowane do różnego rodzaju gazów stosowanych w laboratoriach badawczych, przemyśle analitycznym, systemach laserowych (gazy rezonatorowe), wszędzie tam, gdzie niezbędne jest ciągłe zasilanie w gaz podczas wymiany butli oraz stabilny przepływ. Zmiana zasilania roboczego na awaryjne następuje automatycznie. Dostępne w wersji z mosiądzu niklowanego lub stali nierdzewnej.

Standardowo w wyposażeniu znajdują się zawory płuczące (przedmuchujące) oraz zawór wyjściowy odcinający.

Panele dostępne na zamówienie.

DANE TECHNICZNE:

Ø Ciśnienie wejściowe: do 300, 200, 150 lub 35 bar

Ø Ciśnienie wyjściowe: 17; 10,5; 7; 3,5; 1,7 bar

Ø Przyłącze wejściowe: NPT ¼”f

Ø Przyłącze wyjściowe: tulejka zaciskowa 1/8”, ¼”, 6 mm, 8 mm (na zamówienie inne)

DODATKOWO:

Ø Panel wyposażony w manometry kontaktowe

Ø Panel bez zaworów płuczących

PARAMETRY:

Ø Zasilanie dwustronne

Ø Redukcja dwustopniowa

Ø Automatyczna zmiana stron

Ø Wszystkie elementy zamocowane na jednym panelu

Ø Zawory odcinające oraz płuczące wyposażone w okienko odczytu (open/close)

Ø Uszczelnienia „metal do metalu”

Ø Rozmiar portów: ¼” NPT (F)

Ø Manometry ciśnienia 2”

Ø Ciśnienie próby: 1,5 x max ciśnienie wejściowe

Ø Zakres temperatury: -400C do 750C

Ø Dopuszczalny wyciek: 2 x 10-8 atm.cc/sek He

MATERIAŁ WYKONANIA:

Ø Korpus: mosiądz chromowany lub stal 316 L

Ø Gniazda: PCTFE, PTFE

Ø Panel mocujący ze stali nierdzewnej

Ø Membrana: stal 316 L, Hastelloy®
